Производство оптических линз: сферические, цилиндрические, ахроматические — от 120 нм до 14 мкм

Алкор Текнолоджиз — российский производитель оптических линз полного спектра: сферических, цилиндрических, ахроматических дублетов, асферических, шариковых и ТГц-полусфер. Диаметр от 1 до 100 мм, фокусное расстояние от 4 до 1000 мм, спектральный диапазон от 120 нм (ВУФ) до 14 мкм (дальний ИК). Производим оптические линзы из восьми материалов — оптическое стекло, кварц, германий, кремний, ZnSe, CaF₂, сапфир, MgF₂ — с просветляющими покрытиями на различные длины волн. Оптические линзы по чертежу заказчика, по образцу, по каталогам Edmund Optics и Thorlabs. Подготовим КП в течение 24 часов.

Присылайте запросы и чертежи на электронную почту sales@alkor.net. Наши специалисты помогут Вам подобрать оптимальное решение для вашей задачи.

оптические линзы, производство, изготовление

Материалы для изготовления линз

Для производства оптических линз используются различные материалы, обеспечивающие эффективную работу в разных спектральных диапазонах:

Выбор материала определяется спектральным диапазоном, требованиями к механической прочности, допустимой стоимостью и рабочей средой.

линзы ZnSe
Ge линзы

Как выбрать тип оптических линз

Мы производим широкий спектр оптических линз для различных оптических систем и приборов:

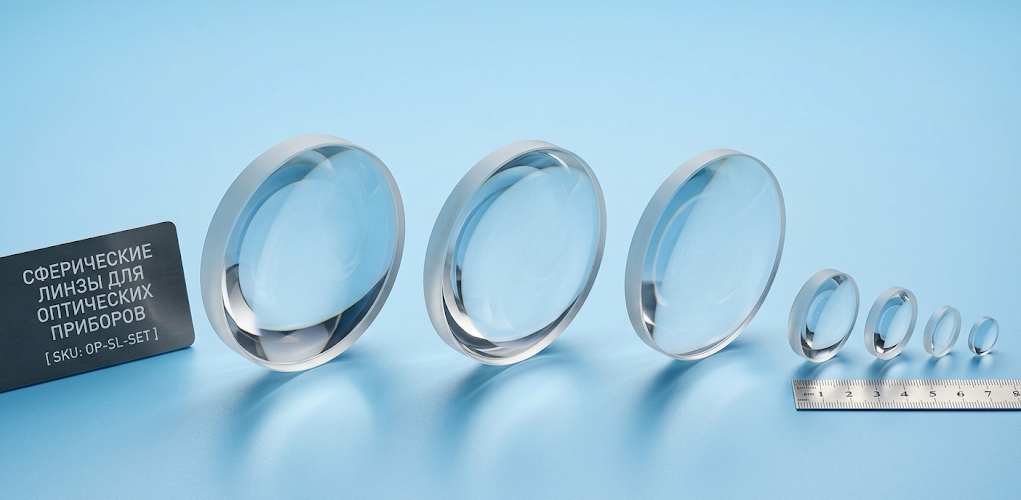

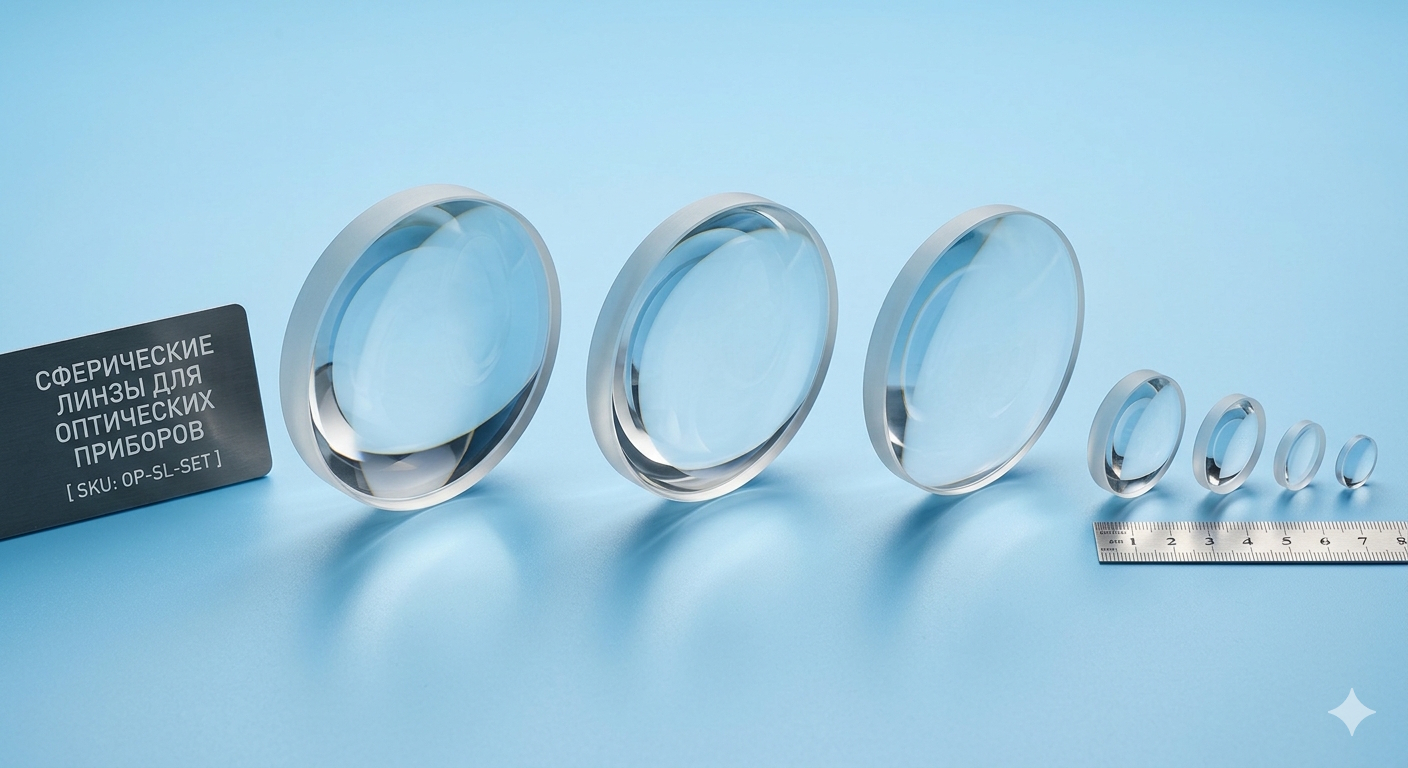

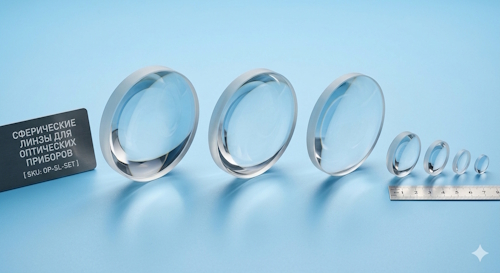

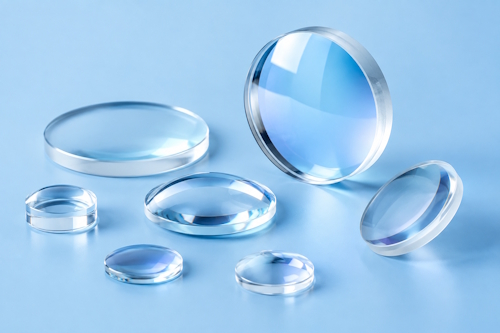

  1. Сферические линзы:

    • Плоско-выпуклые линзы (фокусирующие), плоско-вогнутые линзы (рассеивающие)

      Плоско-выпуклая линза — наиболее распространённый и экономичный тип для фокусировки коллимированного излучения. Одна поверхность выпуклая, вторая плоская. Оптимальна при сопряжении бесконечность–конечность (например, коллимированный лазерный пучок → фокус). При правильной ориентации (выпуклой стороной к источнику) обеспечивает минимальные сферические аберрации для данного типа. Линзы широко используются в коллиматорах, увеличителях, радиометрах, оптических приёмопередатчиках и конденсорах, а также являются неотъемлемым элементом установок на базе Nd:YAG лазеров для сварки, резки, сверления и маркирования материалов. Плоско-вогнутая — рассеивающая линза для расширения пучков, коррекции расходимости и увеличения эффективного фокусного расстояния системы. Производим из всех доступных оптических материалов. Диаметр 1–100 мм, фокусное расстояние 4–1000 мм.

    • Двояко-выпуклые линзы , двояко-вогнутые линзы

      Двояковыпуклая линза — обе поверхности выпуклые. Обеспечивает более высокое числовое апертуру при компактных размерах. Оптимальна при симметричных сопряжениях (1:1), используется в системах передачи изображения, реле-оптике, конденсорах. Двояковыпуклые линзы используются в различных устройствах и приборах — они эффективно концентрируют свет и применяются в научных и медицинских приборах, где малейшие искажения недопустимы.

      Двояковогнутая — обе поверхности вогнутые. Применяется для рассеивания пучков, уменьшения расходимости, коррекции астигматизма в составных системах.

    • Менисковые линзы

      Менисковая линза — выпукло-вогнутая форма. Применяется для фокусировки с минимальными аберрациями при малых f/#, а также в сочетании с другими линзами для коррекции поля. Стандартный тип фокусирующих линз для CO₂-лазерных станков из ZnSe.

    • Шариковые линзы, полусферы и гипер-полусферы

      Шариковая линза — полированная сфера из оптического материала. Применяется для стыковки оптических волокон, коллимации излучения лазерных диодов, микроскопии с иммерсией. Полусфера и гипер-полусфера из высокоомного кремния (HRFZ-Si) — специализированные иммерсионные линзы для ТГц-детекторов и антенн. Согласуют апертуру детектора с оптической системой, обеспечивая максимальный световой поток без виньетирования. Производим шариковые линзы от 1 мм диаметром, полусферы и гипер-полусферы из Si и других материалов по чертежу.

    • Микрооптика: производство линз диаметром от 1мм

  2. Цилиндрические линзы

    Цилиндрическая линза фокусирует или расширяет свет только в одной плоскости — в перпендикулярной свет проходит без изменения. Это формирует из точечного источника линию, а из линии — точку. Применения: формирование лазерных линий в лазерных сканерах и дальномерах; освещение щелевых детекторов; анаморфное формирование пучка для выравнивания эллиптического выхода лазерных диодов; системы лазерной записи; лидары; оптические когерентные томографы. Изготавливаем плоско-выпуклые и плоско-вогнутые цилиндрические линзы прямоугольной и круглой формы из К8, кварца, CaF₂, ZnSe и других материалов.

  3. Ахроматические дублеты (склейки)

    Ахроматический дублет — два склеенных элемента: положительный из крон-стекла (низкая дисперсия) и отрицательный из флинт-стекла (высокая дисперсия). За счёт этого минимизируются сферическая аберрация, кома и хроматические аберрации, что подразумевает превосходные параксиальные характеристики. Ахроматические дублеты незаменимы в системах с широкополосным источником (белый свет, галогеновые лампы, LED), где одиночная линза давала бы значительный хроматизм: микроскопия, спектроскопия, системы машинного зрения с цветными камерами, медицинская оптика. Изготавливаем ахроматические дублеты под конкретные длины волн или диапазоны по ТЗ заказчика из оптических стёкол К8, ЛК-5 и других марок.

  4. Асферические линзы

    Асферическая линза имеет поверхность, отклоняющуюся от правильной сферы. Это позволяет корректировать сферические аберрации, характерные для сферических линз при малых f/#, и строить более компактные системы с меньшим числом элементов. Применения: объективы машинного зрения с большой апертурой; коллиматоры лазерных диодов; тепловизионные объективы из германия или ZnSe; компактные ИК-системы. Изготовление асферических линз требует специализированного оборудования и контроля — уточните возможность для конкретного материала и допуска у наших специалистов.

Каждый тип линз может быть изготовлен с высокой точностью для использования в лазерных системах, спектроскопии, оптических приборах и научных исследованиях.

Покрытия для оптических линз

Линза без покрытия теряет на отражение от каждой поверхности: К8 — около 4%, ZnSe — около 17%, Ge — около 36%. В многоэлементной системе потери суммируются и становятся критичными.

Мы наносим следующие типы покрытий:

Просветляющее (AR) — снижает остаточное отражение до <0.5% на одну поверхность в рабочем диапазоне. Одноволновое, двухволновое (например, 532 нм и 1064 нм), широкополосное (400–700 нм, 3–5 мкм, 8–12 мкм и другие).

Высокоотражающее (HR) — для задних поверхностей резонаторных линз и выходных зеркал. R >99.5% на рабочей длине волны.

Все покрытия доступны в сочетании с производством линз из любого доступного материала. Нанесение покрытий на детали заказчика также возможно — уточните параметры по email sales@alkor.net.

Технические возможности производства

Современное оборудование и многолетний опыт позволяют нам производить оптические линзы с высокой точностью и стабильным качеством.

Фокусное расстояние:

На нашем предприятии налажено производство оптических линз с фокусным расстоянием от 4 мм до 1000мм.

Применение оптических линз

Оптические линзы, изготовленные компанией Алкор Текнолоджиз, применяются в различных высокотехнологичных областях:

Почему выбирают Алкор Текнолоджиз

Все материалы и типы линз — одно производство. К8, кварц, Ge, Si, ZnSe, CaF₂, сапфир, MgF₂. Сферические, цилиндрические, ахроматические, асферические, шариковые линзы. Покрытия AR, HR, BS. Всё в рамках одного заказа и одного поставщика — не нужно дробить проект по нескольким компаниям.

Аналоги Edmund Optics и Thorlabs. Если система разработана под каталожные позиции иностранных производителей — изготавливаем точные аналоги линз без перерасчёта оптической схемы. Актуально для замещения импорта.

Микрооптика от 1 мм. Производим линзы диаметром от 1 мм, шариковые линзы, полусферы — для встраиваемых систем, эндоскопов, волоконной оптики, ТГц-детекторов.

От прототипа до серии. Единичные линзы для ОКР и отладки оптической системы и серийные партии для производства приборов — на одном оборудовании и с одинаковым контролем качества. 30+ лет оптического производства в Санкт-Петербурге. Собственные метрологические средства, пробные стёкла, интерферометрический контроль на каждой партии.

Запросить коммерческое предложение

Если вам требуется изготовление оптических линз для оптических приборов, отправьте нам ваш чертеж или техническое задание, и наши специалисты подготовят предложение по изготовлению линз в кратчайшие сроки.

Телефон +7 812 363 12 40
Электронная почта sales@alkor.net

Микролинзы из Кремния

Линзы являются универсальным оптическим элементом большинства оптических систем. Наши оптические линзы применяются в лазерных системах, в спектрометрах, в системах машинного зрения, ночного видения, видеонаблюдения и других контрольно-измерительных приборах.

Изготовление оптических линз возможно как без покрытия, так и с просветляющими покрытиями для различных областей спектра, включая видимую, ближнюю и дальнюю инфракрасные области. Подробнее о характеристиках можно узнать в разделе просветляющие оптические покрытия.

Параметры:

Допуск на размер, мм Центрировка N P
Стандартно +0, -0.2 3 угл. мин 2 V
Достижимо +0, -0.02 0.01мм 0.5 III
