Оптические зеркала Al, Au, Ag, диэлектрические и дихроичные зеркала — производство на заказ
Алкор Текнолоджиз производит оптические зеркала с алюминиевым (Al), серебряным (Ag) и золотым (Au) покрытием, диэлектрические зеркала, дихроичные и резонаторные зеркала для лазеров по чертежам заказчика. Собственное производство в Санкт-Петербурге.
Производим плоские и сферические плоско-вогнутые оптические зеркала. Подложки зеркал изготавливаем из стекла К8, кварца, кремния, CaF2, ситалла. Изготавливаем аналоги оптических зеркал по каталогам Edmund Optics и Thorlabs; копии по образцу. От 1 штуки.
Покрытия коротко
- 5–220 ммдиаметр зеркал
- R > 99,5%диэлектрические зеркала на рабочей длине волны
- λ/10точность поверхности, достижимо
- 24 часана коммерческое предложение
| Покрытие | Диапазон / λ | Типичный коэффициент отражения, R | Применение |
|---|---|---|---|
| Алюминий (Al) | 200 нм – 20 мкм | >90% (450нм–2мкм), >95% (2–20мкм) | широкополосные системы, УФ и видимый диапазон |
| Серебро (Ag) | видимый – ИК | >95% (450–700нм), >98% (3–15мкм) | прецизионная оптика, интерферометры, ИК-спектроскопия |
| Золото (Au) | 600 нм – 20 мкм | ~98% | CO₂-лазеры (10,6 мкм), ИК-тракты, тепловизоры |
| Диэлектрик | узкий, под λ лазера | >99,5% | резонаторные зеркала, высокая лучевая стойкость |
| Дихроик | две зоны спектра | избирательное R/T | разделение/объединение пучков, флуоресцентная микроскопия |

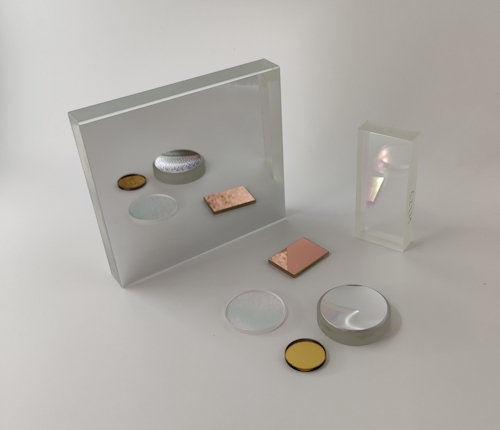

Готовые оптические зеркала различных форм и покрытий.
Оптические зеркала с золотым, серебряным или алюминиевым покрытием
Изготовление оптических зеркал с золотым Au, серебряным Ag и алюминиевым Al покрытием. Широкополосные металлические зеркала.

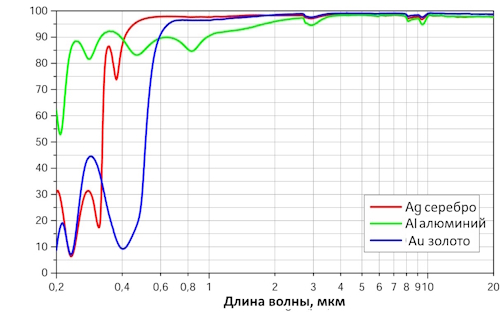

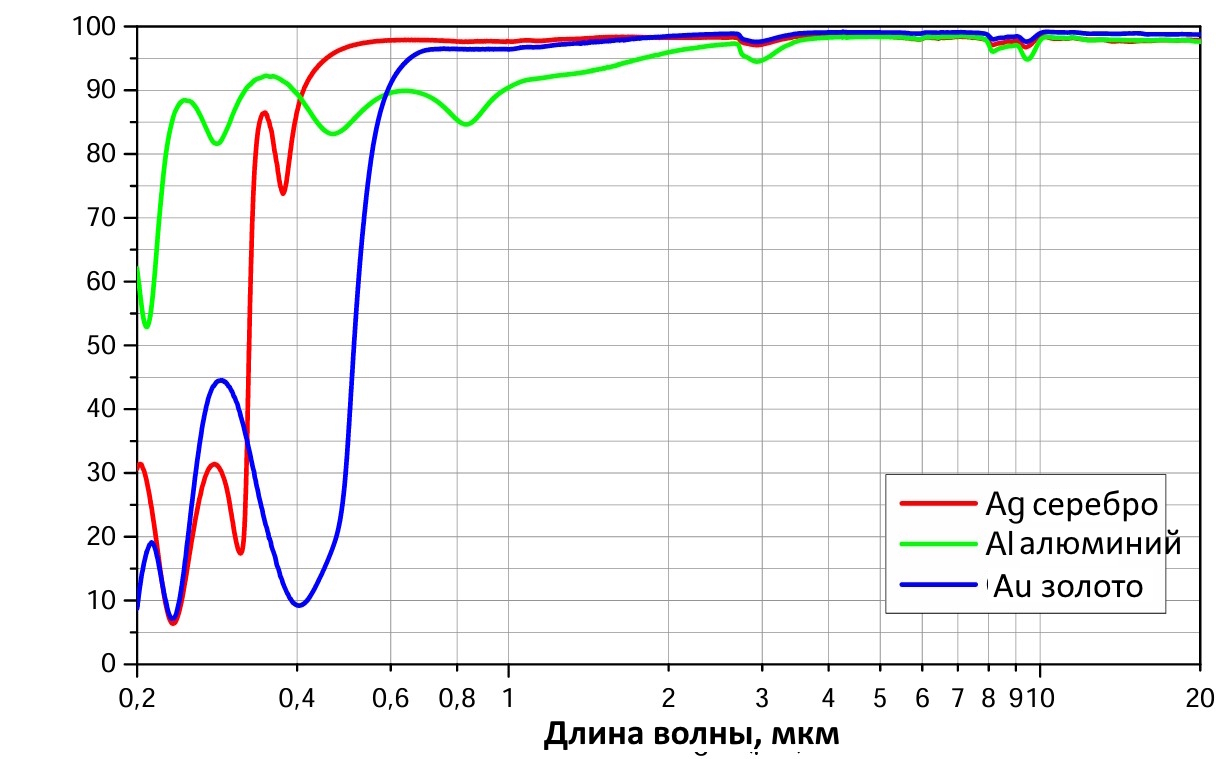

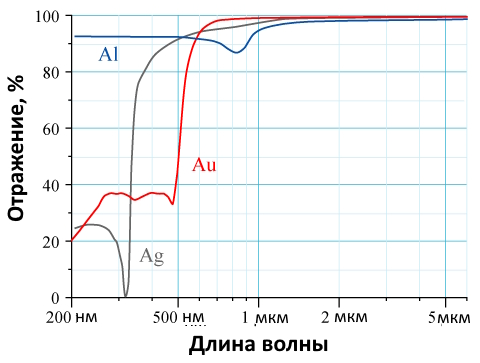

Спектр отражения зеркал с покрытием Al, Au, Ag.
Алюминиевые зеркала
Производим оптические зеркала с алюминиевым покрытием диаметром/диагональю до 200 мм, точность до λ/10. Применения: осветительные системы, спектрометры, газоанализаторы, телескопы, системы машинного зрения, общепромышленная оптика.
Алюминий — наиболее универсальное и экономичное металлическое покрытие для оптических зеркал. Работает от 200 нм (УФ) до 20 мкм (дальний ИК), что делает алюминиевые зеркала стандартным решением для широкополосных применений. Алюминий является самым доступным металлическим покрытием и предпочтителен для оптических зеркал, работающих в УФ и видимой части спектра.
Стандартная защита — слой SiO₂ или SiO, механически прочный для большинства применений. Для задач с длиной волны 200–250 нм предпочтительнее защита MgF₂: она снижает поглощение в глубоком УФ, хотя механически менее стойка.
Параметры отражения алюминиевого зеркала с защитой: Ravg >90% в диапазоне 450 нм–2 мкм; Ravg >95% в диапазоне 2–20 мкм.

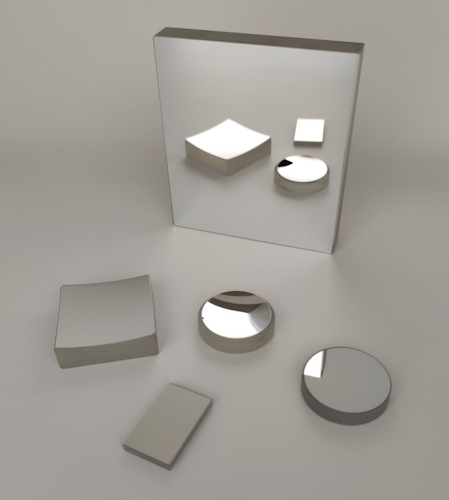

Оптические зеркала с алюминиевым покрытием.
Запросить цену на алюминиевые зеркала
Оптические зеркала с серебряным покрытием
Производим оптические зеркала с серебряным покрытием диаметром/диагональю до 200 мм, точность до λ/10. Применения: прецизионные оптические системы для видимого и NIR диапазонов, интерферометры, флуоресцентная микроскопия, ИК-спектроскопия.
Серебро превосходит алюминий по отражению в видимом и ИК диапазонах, но хуже отражает в УФ. Серебряные оптические зеркала необходимо защищать защитным слоем — без него оксид серебра не образует прочной плёнки, и поверхность деградирует даже без механических воздействий.
Параметры серебряного оптического зеркала с защитой: Ravg >95% в диапазоне 450–700 нм; Ravg >98% в диапазоне 3–15 мкм.
Запросить цену на серебряные зеркала
Оптические зеркала с золотым покрытием
У нас Вы можете купить оптические зеркала с золотым покрытием для лазера диаметром/диагональю до 200 мм, точность до λ/10. Для большинства применений золото следует перекрывать оксидной защитной структурой, в связи с этим в запросе указывайте рабочие длины волн. Производим золотые зеркала как из стекла, так и зеркала из кремния для CO2 лазеров.
Оптические зеркала с золотым покрытием имеют больший отражающий эффект по всему диапазону ИК, средний коэффициент отражения составляет 98%. Для света с длинами волн короче 600 нм отражение от золота весьма низкое. Золотые оптические зеркала на подложке из кремния — стандартное решение для CO₂ лазеров (длина волны 10,6 мкм). Такие зеркала отлично показывают себя в CO₂ лазерах, где высокая теплопроводность подложки является важным параметром. Подробнее о зеркалах из кремния.
Зеркало золотое с защитой: Ravg > 98% на 600 нм – 20 мкм.
Применения: CO₂ лазеры (10,6 мкм), ИК-спектроскопия, тепловизионные системы, зеркала для систем доставки ИК-излучения, ИК-газоанализаторы.

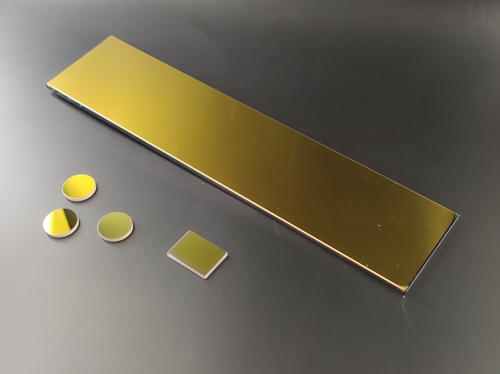

Золотые оптические зеркала для лазера.
Запросить цену на золотые зеркала
Диэлектрические зеркала
Диэлектрические зеркала используют многослойные интерференционные покрытия из чередующихся слоёв диэлектриков с разными показателями преломления. Каждая граница раздела отражает небольшой процент падающего излучения, и при правильно подобранных толщинах слоёв все эти отражения суммируются конструктивно — в результате суммарное отражение достигает 99,5% и выше при практически нулевом поглощении. Отражение в рабочем диапазоне обычно превышает 99,5% (типичное для металлов значение не превышает 95%), а лучевая стойкость составляет от нескольких Джоулей до 15–20 Дж/см² (против 0,3 Дж/см² у металлов) в зависимости от режимов работы лазерной установки. Покрытия таких зеркал, как правило, конструируются для угла падения 0 или 45 градусов. Также изготавливаем покрытия под нестандартный угол падения — укажите ваш угол в ТЗ.
Глухие резонаторные зеркала (HR)
Коэффициент отражения >99,5% на рабочей длине волны лазера. Задние зеркала в лазерных резонаторах. Стандартные длины волн: 532, 1064, 1550 нм и другие по заданию.
Выходные зеркала (OC)
Нормированный коэффициент отражения (например, R=95%, 50%, 20%) с точно заданным пропусканием. Выходные зеркала лазерных резонаторов.
Сканирующие зеркала
Покрытия, оптимизированные для диапазона углов падения, а не под фиксированный угол. Лазерные маркеры, гравёры, гальваносканеры.
Многоволновые зеркала
Одновременное высокое отражение на нескольких длинах волн, например R>99% на 532 и 1064 нм для систем с удвоением частоты.

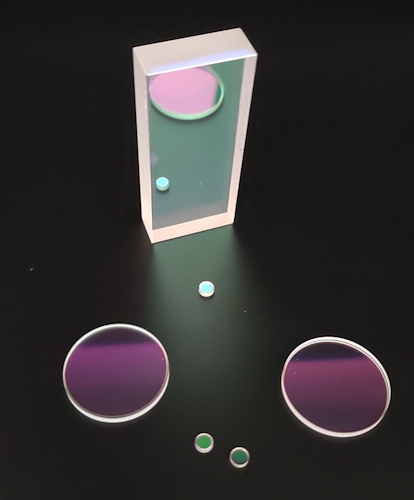

Диэлектрические зеркала с многослойным покрытием.
Запросить цену на диэлектрические зеркала · Подробнее о диэлектрических зеркалах
Дихроичные зеркала
Дихроичное зеркало — это оптический компонент с покрытием, которое избирательно отражает одни длины волн и пропускает другие. В отличие от обычного зеркала, дихроик работает как спектральный светоделитель: его устанавливают под углом (обычно 45°) к оси пучка, и он разделяет излучение в пространстве — одна часть спектра идёт прямо, другая отражается под 90°.
Горячее зеркало (Hot Mirror)
Отражает ближний ИК (>700 нм) и пропускает видимый свет. Защита чувствительных компонентов от теплового ИК, проекторы, осветительные системы.
Холодное зеркало (Cold Mirror)
Отражает видимый свет и пропускает ближний ИК. Сбор видимого излучения без тепловой составляющей.
Спектроделительные зеркала для лазеров
Разделяют/объединяют излучение на двух длинах волн: накачка 808 нм и генерация 1064 нм в Nd:YAG, объединение лазерных диодов, дихроики для флуоресцентных микроскопов.
Изготавливаем дихроичные зеркала под любую пару длин волн по техническому заданию заказчика. Подложки: К8, кварц, CaF2. Форма: круглая, квадратная, прямоугольная, эллиптическая.
Запросить цену на дихроичные зеркала · Подробнее о дихроичных зеркалах
Зеркала для CO₂ лазеров
CO₂ лазер (длина волны 10,6 мкм) — наиболее распространённый тип лазера для резки, гравировки и сварки неметаллических материалов. Его оптическая система включает три зеркала, каждое из которых отклоняет луч на 90°.
При изготовлении зеркал для лазерного станка CO₂ используются кремний и молибден. Кремний имеет небольшой коэффициент теплового расширения, что позволяет устанавливать элементы в высокомощное оборудование, и устойчив к механическим воздействиям, что обеспечивает длительное сохранение рабочих характеристик.
Мы производим зеркала для CO₂ лазеров из кремния с золотым покрытием — стандартное решение для профессионального оборудования. Золотое покрытие обеспечивает коэффициент отражения >98% на длине волны 10,6 мкм, а теплопроводность кремния позволяет эффективно отводить тепловую нагрузку при работе с мощными лазерами.
Изготавливаем как стандартные диаметры (19, 20, 25, 38,1 мм), так и нестандартные размеры по чертежу. Плоские и вогнутые (фокусирующие) зеркала. Аналоги серийных зеркал для популярных марок CO₂ станков.
Запросить цену на зеркала для CO₂ лазеров
Форма и геометрия зеркал
Плоские зеркала
Наиболее распространённый тип. Круглые, прямоугольные, квадратные, шестигранники, эллиптические. Диаметр 5–220 мм. Отклонение лучей, сканирующие системы, подложки светоделителей.
Плоско-вогнутые сферические
Сочетают функцию отражателя и фокусирующего элемента. Диаметр 5–90 мм, радиус кривизны R=5–1000 мм. Лазерные резонаторы, коллиматоры, осветительные системы.
Зеркала с отверстиями
С центральным или внецентренным отверстием для ввода/вывода излучения. Резонаторы с осевым пучком, системы с соосным зрением.
Нестандартные формы
Эллипсы, трапеции, произвольные формы по чертежу заказчика.
Как выбрать покрытие: металлические vs диэлектрические зеркала
Выбор покрытия определяется тремя параметрами: рабочей длиной волны, шириной рабочего спектрального диапазона и мощностью излучения.
Металлические зеркала (Al, Ag, Au) работают в очень широком спектральном диапазоне при практически неизменном коэффициенте отражения. Их не нужно «настраивать» под конкретную длину волны — это и преимущество (универсальность), и ограничение (меньший коэффициент отражения, чем у диэлектрических). Коэффициент отражения металлических зеркал, в отличие от диэлектрических, мало меняется с изменением поляризации или угла падения света.
Диэлектрические зеркала — многослойные интерференционные структуры — достигают отражения >99,5% на конкретной длине волны или в узком диапазоне. Лучевая стойкость у них на порядок выше, чем у металлических.
Практическое правило: широкий диапазон или несколько длин волн — металлическое покрытие; максимальная отражательная способность и высокая мощность на конкретной длине волны — диэлектрическое.
Подложки для оптических зеркал
Выбор материала подложки определяется требованиями к термостабильности, весу, рабочему спектральному диапазону и стоимости:
Стекло К8
Универсальная подложка для большинства зеркал в видимом и ближнем ИК диапазоне. Хорошая полируемость, стабильные размеры, доступная цена.
Кварцевое стекло (КУ-1, КВ)
Для зеркал с высокими требованиями к термостабильности и для работы в УФ диапазоне. КТР в 5 раз ниже, чем у К8.
Кремний (Si)
Стандартная подложка для CO₂ лазерных зеркал (10,6 мкм). Высокая теплопроводность (150 Вт/м·К) для эффективного теплоотвода.
CaF₂
Для зеркал с напылением на внутреннюю сторону, работающих в широком диапазоне УФ–ИК (0,15–9 мкм).
Ситалл СО-115М
Стеклокерамика с нулевым КТР. Прецизионные интерферометрические зеркала и астрооптика, где недопустимы термические деформации.
Листовое стекло М1
Для нетребовательных применений, где важна минимальная стоимость.
Технические характеристики производства
| Параметр | Стандарт | Достижимо |
|---|---|---|
| Диаметр | от 5 до 200 мм | от 5 до 200 мм |
| Допуск на размеры | ± 0,1 мм | +0/−0,05 мм |
| Точность поверхности (N) | N 4 | N 0,2 (λ/10) |
| Чистота поверхности (P) | P V | P III |
| Клин | 3 угл. мин. | 5 угл. сек. |
| Световой диаметр | > 90% | > 90% |
| Покрытия | по чертежу | по чертежу |
N — число колец интерференции (неплоскостность поверхности), P — класс чистоты полировки.
Области применения оптических зеркал
CO₂ лазерные станки. Плоские поворотные и вогнутые фокусирующие зеркала из кремния с золотым покрытием для систем лазерной резки, гравировки и маркировки.
Системы доставки лазерного луча. Зеркала для оптических трактов гибкого управления пучком в промышленных лазерных установках. Покрытия оптимизируются под конкретную длину волны и плотность мощности.
Спектрометры и газоанализаторы. Алюминиевые и золотые зеркала для широкополосных оптических схем ИК-спектроскопии.
Лазерные резонаторы. Глухие и выходные диэлектрические зеркала для Nd:YAG (1064 нм), Er:YAG (2940 нм), CO₂ (10,6 мкм), эксимерных и диодных лазеров.
Флуоресцентная микроскопия. Дихроичные зеркала для разделения возбуждающего и эмиссионного излучения в конфокальных и флуоресцентных системах визуализации.
Тепловизоры и ИК-системы. Золотые зеркала в ИК оптических трактах для бесконтактного измерения температуры и тепловой диагностики.
Телескопы и астрооптика. Высокоточные алюминиевые зеркала на подложках из ситалла с нулевым КТР для астрономических наблюдений.
Лазерная медицина. Зеркала для дерматологических лазеров (755, 1064 нм, 10,6 мкм), офтальмологических и хирургических лазерных систем.
Машинное зрение. Алюминиевые зеркала в системах подсветки и позиционирования для промышленного контроля качества.
Заказать оптические зеркала по чертежу
Пришлите чертёж или техническое задание на sales@alkor.net: укажите форму и размеры, тип покрытия (или рабочую длину волны), требуемый коэффициент отражения и количество. Специалисты подберут оптимальную подложку и покрытие. Подготовим КП за 24 часа.
